シリアルコンソールの取り付け

2008 年発売の機種あたりからか、シリアルポートのパターンが基板上で、それもチップコンデンサの下で切ってあるという試練が与えられている。

半田付けができないとシリアルコンソールは使えない。
（摩擦で接触させるという手もあるが）

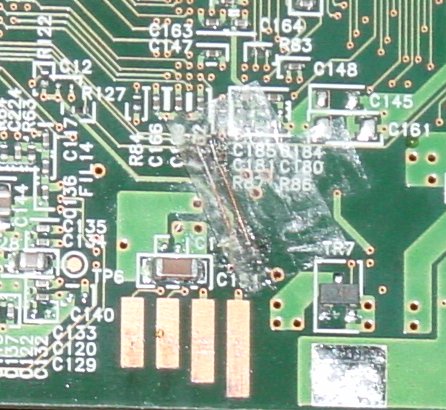

ジャンパー

赤と青とをそれぞれ接続する。

私は、半田面で接続した。

下に見えている大きな４つのパターンが USB 延長ケーブル改シリアルケーブルが接触するところ

ここに USB 延長ケーブル改シリアルケーブルを差し込めば、特にコネクタを取付ける必要はない。

私は、このパターンに SCON-KIT/PRO のコネクタを取付けた。

一番右側が１番ピン。

コネクタを取付けるとケースに入らなくなる（藁）。
