基板

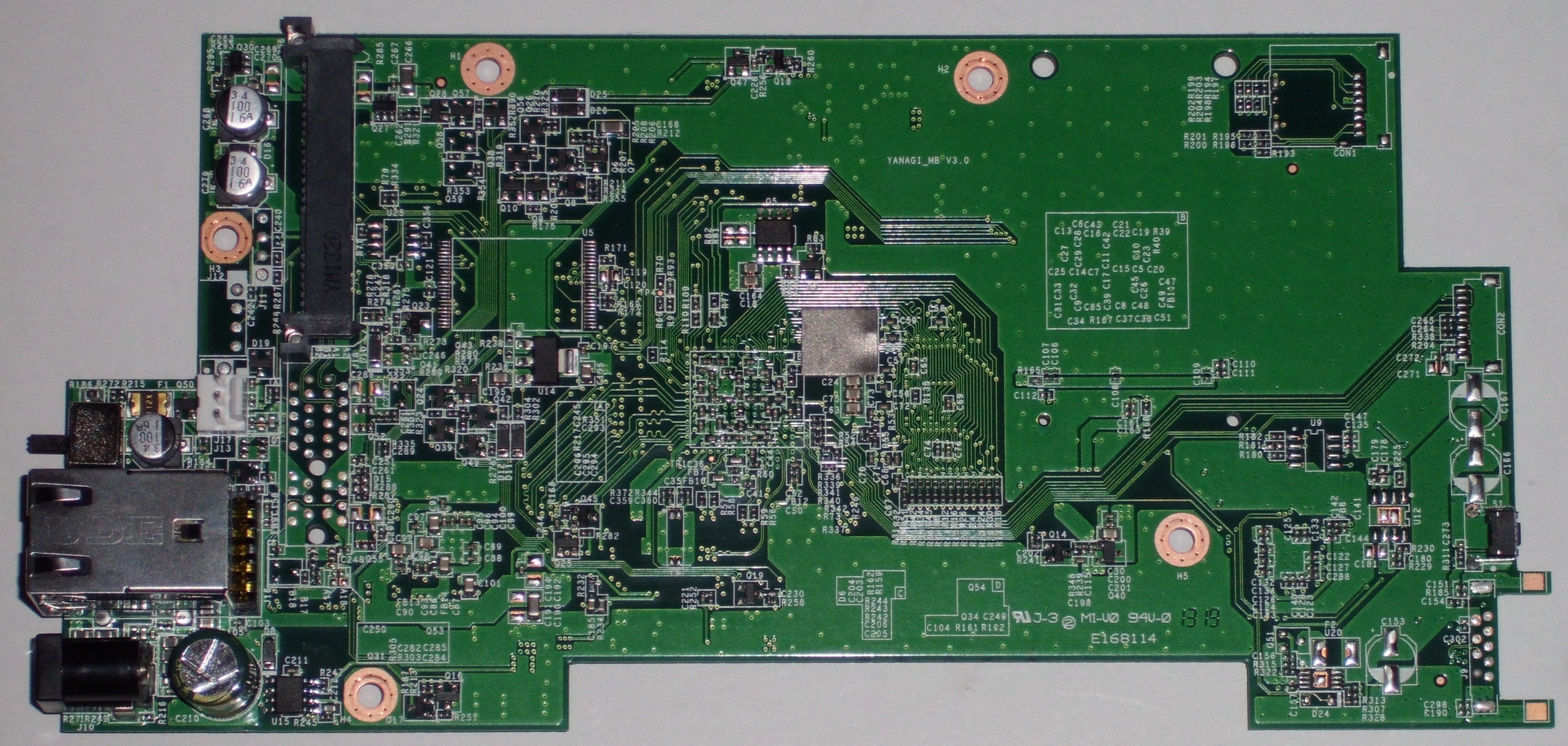

表？

大きな部品はない。

・部品やコネクタが実装されていないパターンがいくつか有る。
・ファンのコネクタの上の J12 がシリアルコンソールぽい？。
・フロントパネル側下方にもう一つ USB コネクタが付きそう。 これは、姉妹機の LS421D などはフロントにも USB ポートが有るので、 設計段階ではフロントに USB ポートがあってもおかしくない。
・YANAGI_MB V3.0 とは何？

裏？

左の方から、
・Express カードのようなパターン。
・Hynix H5TQ2G83CFR 2Gb DDR3 SDRAM。２個で512MB。 ようやく512MB になった。
・Marvell 88F6707-A1 C120。1.2GHz?。 データシートと一致するか。 ARMv7 とのことなので、Ubuntu も動く？？
・MXIC 25L8006E 8M-BIT [x 1 / x 2] CMOS SERIAL FLASH。赤ペイント
・Marvell 88E1518-NNB2 Gigabit Ethernet Transceivers。
