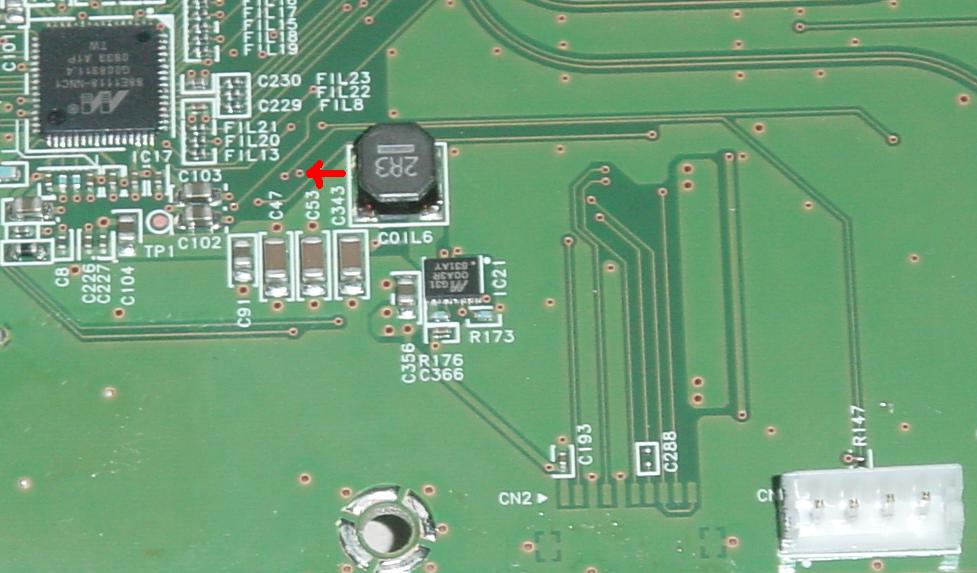

Orion1 CPU = Low Checking DATA BUS Checking ADDRESS BUS > Checking hardware info ... === CPU-ID : 0x00005182 === === Strap status : 0x00801030 === === H/W boardId : 0x2b === === boardId : 0x1f === === micon_support: off === > OK. === BUFFALO LS-QL/R5 U-Boot. === ** LOADER ** ** BUFFALO BOARD: BUFFALO_BOARD_LS_QL_R5 LE (CFG_ENV_ADDR=fffff000) U-Boot 1.1.1 (Sep 8 2008 - 15:19:00) Marvell version: 1.12.1 - TINY Buffalo Version: 1.24-1.00 DRAM CS[0] base 0x00000000 size 128MB DRAM Total size 128MB [256kB@fffc0000] Flash: 256 kB Addresses 20M - 0M are saved for the U-Boot usage. Mem malloc Initialization (20M - 16M): Done Soc: 88F5182 A2 CPU: ARM926 (Rev 0) running @ 400Mhz Orion 1 streaming disabled SysClock = 200Mhz , TClock = 166Mhz USB 0: host mode Net: egiga0 [PRIME] Using 88E1118 phy Marvell Serial ATA Adapter Integrated Sata device found found port multi device 0 PM found buffalo_change_power_status > Read 0x5c buffalo_IsStopAtUbootStatus > MagicKey=0x5c buffalo_change_power_status > Read 0x5c buffalo_change_power_status > Read 0x5c buffalo_change_power_status > Writing 0x5c Please Press HDD power button to continue ...TXD(LS-QL から送信）は、CN7 すぐ上の R147 から上に伸びるパターンの 終着ランドのすぐ隣。
あちゃ。この向きにコネクタつけたらあかんやん。
次は、RXD を探さないと。。。
多分すぐ近くにあるはず。
|
|
