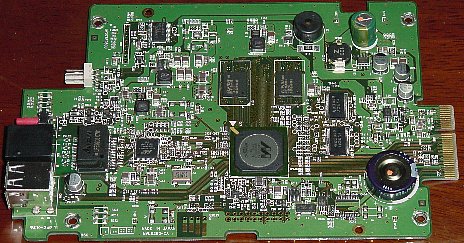

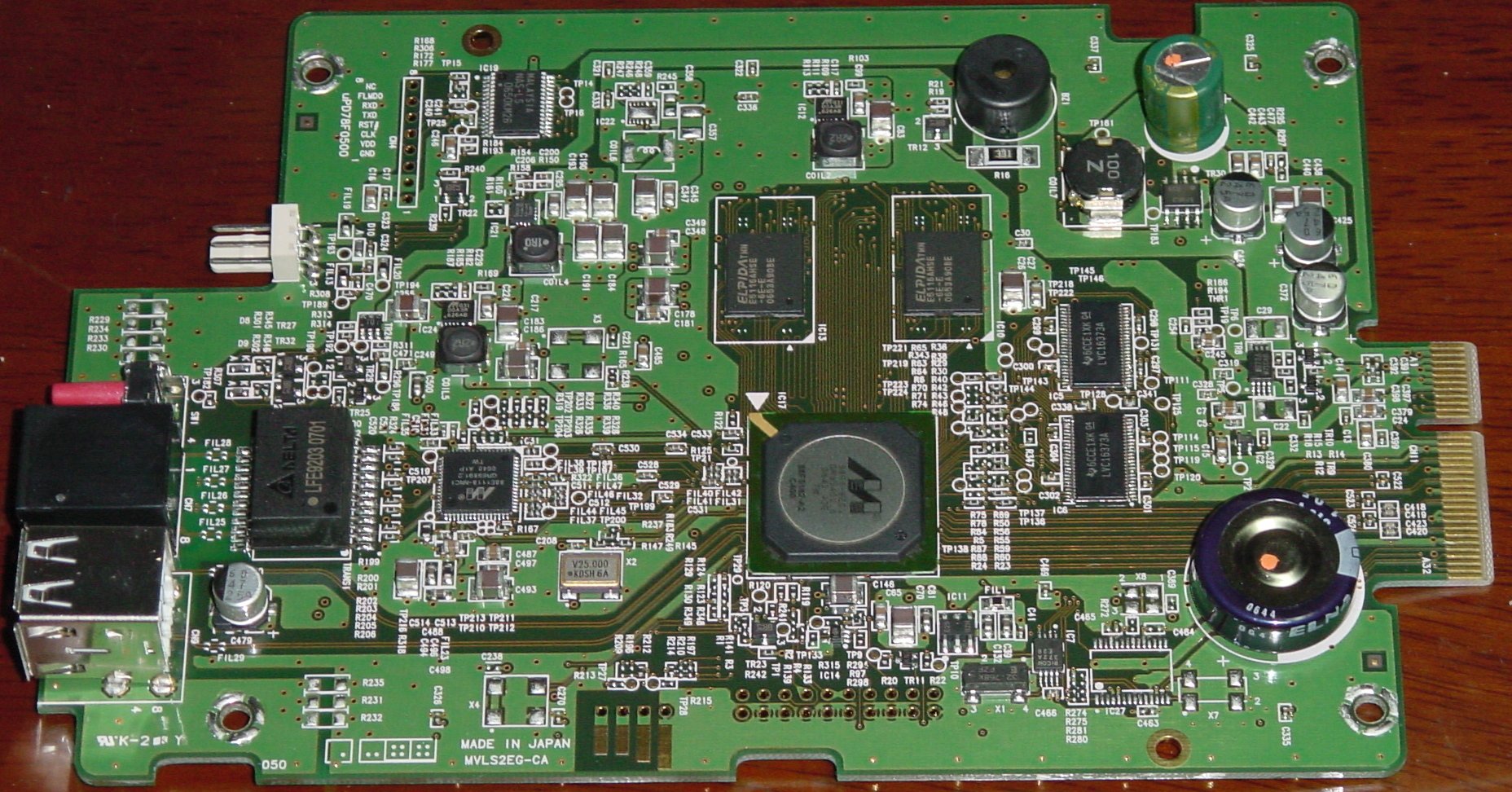

左上 uPD78F0500 のシルク印刷。玄人志向のページにも「電源制御用マイコン」と
記述されているが、チップが載っていない？？？
その右、CN4 不明
その右、NAS-LS と刻印のあるチップ。不明。これが uPD78F0500？？？
中央、ELPIDA E5116ANSE DDR2 が２つ。
その下、88F5182 ARM9互換Marvell製CPU
その右、LVC16373A 16-bit transparent D-type latch ?
左下、DELTA LFE9203 100/1000Base-T Transformer
その右、88E1118 Gigabit Ethernet LAN controllers
中央下にはJTAGスルーホール。
その左は、、、LS-GL のシリアルスルーホールと同じようなランド。なんの印刷もないが、、
 |
